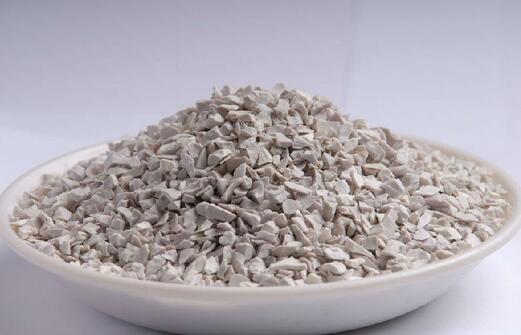

板狀剛玉是一種純凈的、不添加如mgo、b2o3等任何添加劑而燒成收縮徹底的燒結(jié)剛玉，具有結(jié)晶粗大、發(fā)育良好的α- al2o3晶體結(jié)構(gòu)，al2o3的含量在99%以上。
板狀剛玉的簡介：
板片狀晶體結(jié)構(gòu)，氣孔小且閉氣孔較多而氣孔率與電熔剛玉大體相當(dāng)，純度高，體積穩(wěn)定性好，極小的重?zé)湛s，用以生產(chǎn)的耐材或澆注料高溫處理后具有良好的熱震穩(wěn)定性和抗彎強度，但價格較其它氧化鋁高。高耐火度；高耐腐性；高耐沖刷性；高耐熱震穩(wěn)定性；強度高韌性好；化學(xué)性能穩(wěn)定。板狀剛玉是一種純凈的、不添加如mgo、b2o3等任何添加劑而燒成收縮徹底的燒結(jié)剛玉，具有結(jié)晶粗大、發(fā)育良好的α- al2o3晶體結(jié)構(gòu)。板片狀晶體結(jié)構(gòu)，氣孔小且閉氣孔較多而氣孔率與電熔剛玉大體相當(dāng)，純度高，體積穩(wěn)定性好，極小的重?zé)湛s，用以生產(chǎn)的耐材或澆注料高溫處理后具有良好的熱震穩(wěn)定性和抗彎強度
燒結(jié)板狀剛玉的主要性能
1. 耐火度≥1800℃，其熔點高達 2050℃。
2. 具有結(jié)晶粗大、發(fā)育良好的 a- al2o3 晶體結(jié)構(gòu)，大大改善了抗蠕變性能。
3. 板片狀晶體結(jié)構(gòu)，開口氣孔小顯氣孔率低，吸水率低；內(nèi)部封閉氣孔較多，抗熱震、抗剝落性能好。
4. 由于生產(chǎn)過程不添加任何添加劑，使得純度高，體積穩(wěn)定性好，重?zé)湛s極小。
燒結(jié)板狀剛玉與電熔剛玉的比較
電熔剛玉用于耐火材料一般為白剛玉、亞白剛玉、棕剛玉。主要以氧化鋁或鋁礬土為原料熔融而成。燒結(jié)板狀剛玉與電熔剛玉主要有以下區(qū)別：
燒結(jié)板狀剛玉雜質(zhì)含量低且分布均勻，電熔剛玉雜質(zhì)含量高且分布不均勻。燒結(jié)板狀剛玉以高純工業(yè)氧化鋁為原料，生產(chǎn)過程中不添加任何外加劑，除破粉碎中的少量機械鐵進入外（可通過磁選機除鐵）其它雜質(zhì)如鐵、硅、鈉均為微量。電熔剛玉生產(chǎn)過程中需加入鐵、碳作添加劑，鐵、碳、硅、鈉等雜質(zhì)含量遠遠高于燒結(jié)板狀剛玉。同時由于電熔剛玉熔融塊冷卻中，不同部位冷卻速度不一樣，造成不同部位的雜質(zhì)含量不一樣。因此電熔剛玉強調(diào)嚴(yán)格撿選，而燒結(jié)板狀剛玉不需要撿選。
燒結(jié)板狀剛玉抗熱震、抗剝落性能優(yōu)于電熔剛玉。燒結(jié)板狀剛玉有較好的抗熱震、抗剝落性能，源于它有一定數(shù)量的封閉氣孔。球形的封閉氣孔能夠有效的抵抗熱沖擊，阻止裂紋的擴散。而電熔剛玉開口氣孔較多，封閉氣孔少，且它在較慢的冷卻過程中形成尺寸較大的單晶體，這些單晶體在破碎過程中產(chǎn)生微裂紋，從而降低了抗熱震、抗剝落性能。
燒結(jié)板狀剛玉生產(chǎn)過程，遠比電熔剛玉節(jié)能環(huán)保。電熔剛玉生產(chǎn)是眾所周知的高耗能大戶，每噸電熔剛玉耗電 2300－3300 度，而燒結(jié)板狀剛玉綜合能耗只有電熔剛玉七分之一到十分之一。電熔剛玉生產(chǎn)過程中要排放大量的廢氣和廢渣，而燒結(jié)板狀剛玉生產(chǎn)以天然氣為熱源，除了天然氣中的二氧化碳排放外，無其它廢氣和廢渣排放。總之無論從技術(shù)條件還是從生產(chǎn)條件看，燒結(jié)板狀剛玉可以替代任何電熔剛玉。
莫來石是什么？
莫來石分為燒結(jié)莫來石和電熔莫來石，是一種優(yōu)質(zhì)的耐火原料，它具有膨脹均勻、熱震穩(wěn)定性極好、荷重軟化點高、高溫蠕變值小、硬度大、抗化學(xué)腐蝕性好等特點，目前主要有高純電熔莫來石、普通電熔莫來石、全天然鋁礬土精礦燒結(jié)莫來石和輕燒莫來石。莫來石（或莫乃石）是一系列由鋁硅酸鹽組成的礦物統(tǒng)稱， 這一類礦物比較稀少。莫來石是鋁硅酸鹽在高溫下生成的礦物，人工加熱鋁硅酸鹽時會形成莫來石。天然的莫來石晶體為細長的針狀且呈放射簇狀。莫來石礦被用來生產(chǎn)高溫耐火材料。在c/c復(fù)合材料中多作為熱障涂層，應(yīng)用廣泛。
莫來石簡介：
來石是一種優(yōu)質(zhì)的耐火原料，它具有膨脹均勻、熱震穩(wěn)定性極好、荷重軟化點高、高溫蠕變值小、硬度大、抗化學(xué)腐蝕性好等特點，目前主要有高純電熔莫來石、普通電熔莫來石、全天然鋁礬土精礦燒結(jié)莫來石和輕燒莫來石。莫來石ai203-si02元系中常壓下唯一穩(wěn)定的二元化合物，化學(xué)式為3ai203-2si02天然的莫拉石非常少，通常燒結(jié)法或電容法等人工合成。 化學(xué)式a1xsi2-xo5.5-0.5x密度;3.16g/cm3莫式硬度;6-7耐火度：1800c是穩(wěn)定1810c分解為剛玉和液相。
莫來石的用途：
耐火材料、陶瓷、冶金、鑄造、電子等行業(yè),具有耐高溫、強度高導(dǎo)熱系數(shù)小，節(jié)能效果顯著等特點，適用于石油裂介爐、冶金熱風(fēng)爐、陶瓷輥道窯、隧道窯、電瓷抽屜窯、玻璃坩堝窯及各種電爐的內(nèi)襯，可直接接觸火焰、經(jīng)有關(guān)技術(shù)監(jiān)督部門檢測及使用，產(chǎn)品達到國外同類產(chǎn)品的技術(shù)指標(biāo)
莫來石的技術(shù)參數(shù)：
物理指標(biāo):
